高低温试验箱的设计原理以及主要应用

高低温试验箱是一种用于模拟极端温度环境条件的精密设备，其核心价值在于通过模拟产品在极端气候条件下的环境，快速评估其耐受性、可靠性及性能稳定性。以下是关于高低温试验箱的设计原理及主要应用的详细介绍：

一、 高低温试验箱的设计原理

高低温试验箱的工作原理基于物理学中的热力学定律，主要通过制冷系统、加热系统、温度控制系统和空气循环系统四大核心部分的精密配合来实现对箱内温度的精准控制。

1. 制冷系统（降温原理）

降温主要依赖于机械制冷系统，其核心采用逆卡诺循环原理。该系统由压缩机、冷凝器、膨胀阀（节流装置）和蒸发器四个部件共同完成冷媒的循环和相变：

压缩过程：压缩机对冷媒进行压缩，使其变为高温高压气体。

冷凝过程：高温高压气体进入冷凝器，与外界进行热交换释放热量，凝结为高压液态。

膨胀过程：高压液态冷媒经膨胀阀后压力迅速下降，转变为低温低压的气液混合状态。

蒸发过程：低温低压的冷媒进入蒸发器，通过蒸发吸收箱内热量，从而降低试验箱内部的温度，随后气态冷媒回到压缩机，完成一个循环。

2. 加热系统（升温原理）

加热系统相对简单，通常采用远红外镍铬合金高速加热丝（大功率电阻线）进行加热。通过电加热元件提供高温环境，以满足快速升温和达到高温条件的需求。

3. 温度控制系统

控制系统是设备的核心，通常采用PID（比例-积分-微分）自动演算控制算法。系统根据温度传感器（如铂电阻、热电偶）反馈的误差，动态调节制冷或加热系统的输出，实现动态平衡，从而保障箱内温度控制的精准性和稳定性（温控精度通常可达±0.5℃）。

4. 空气循环系统

该系统通常由长轴风扇电机和耐高低温的多翼式离心风机组成。通过强力送风循环，确保工作室内的温度分布均匀，避免任何死角，维持温度稳定。

二、 高低温试验箱的主要应用

高低温试验箱的应用几乎覆盖了从材料到成品的整个可靠性验证流程，广泛服务于电子电工、汽车、航空航天、军工及材料科学等领域。

1. 研发阶段：验证设计合理性

在产品定型前，通过模拟温度环境暴露设计和工艺缺陷。例如，对芯片、PCB板等电子元器件进行高低温循环测试，评估其电气性能稳定性；对塑料、橡胶等材料测试其在极端温度下是否会变脆、开裂或软化，从而提前筛选出对温度敏感的个体。

2. 生产质检：筛选不合格产品

在量产阶段，用于剔除因工艺缺陷（如焊接不牢、密封不严）导致的不合格产品。例如，对手机、笔记本电脑等消费电子产品进行恒温恒湿测试，排查主板受潮短路隐患；对汽车零部件（如车灯、传感器）模拟户外暴晒与低温启动环境，保障出厂品质。

3. 整机与模块评估

对完整的设备或组件（如汽车ECU、电源模块、新能源电池包、家电控制器）进行测试，验证其在通电工作状态或不通电贮存状态下，对整体环境温度的适应能力及热管理系统的可靠性。

4. 质量一致性监控与行业认证

在量产阶段，定期对产品进行抽检，通过高低温测试监控生产工艺的稳定性，确保批量化产品的可靠性保持一致。同时，依据国际/国内行业标准（如GB/T 2423系列、GJB国军标、MIL-STD美军标等）完成强制性测试，帮助产品获取市场准入资质。

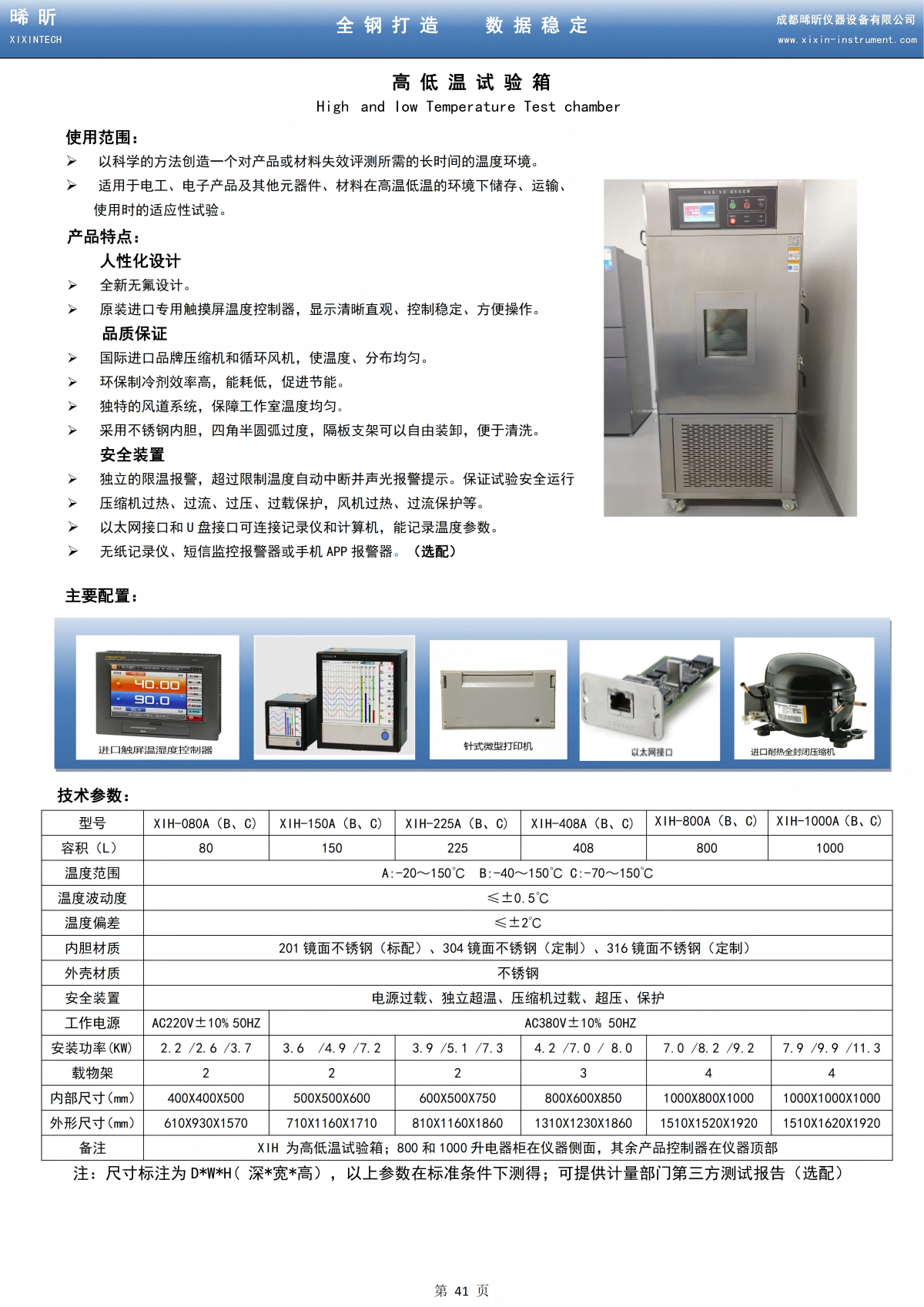

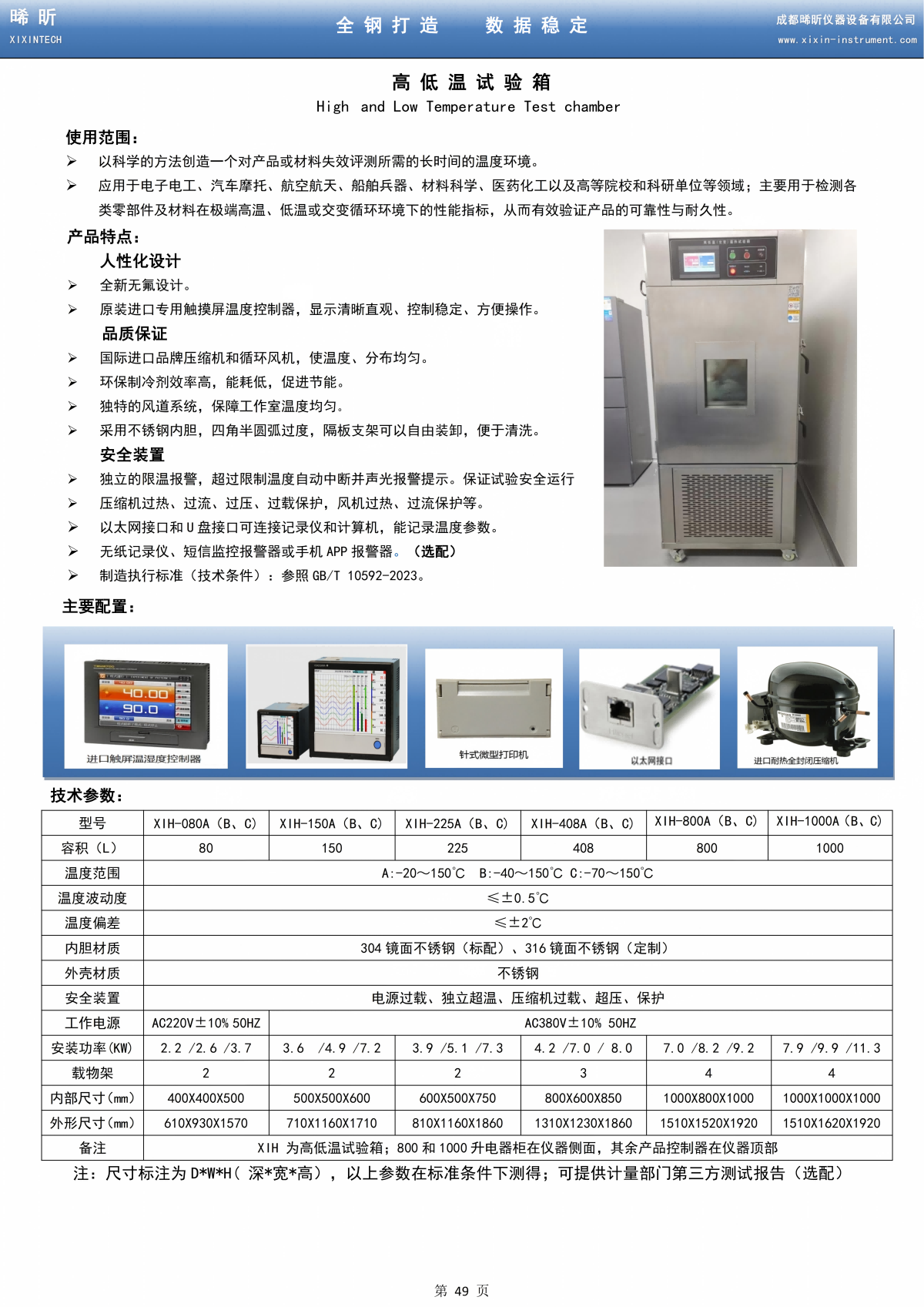

产品彩页下载：高低温试验箱.pdf
